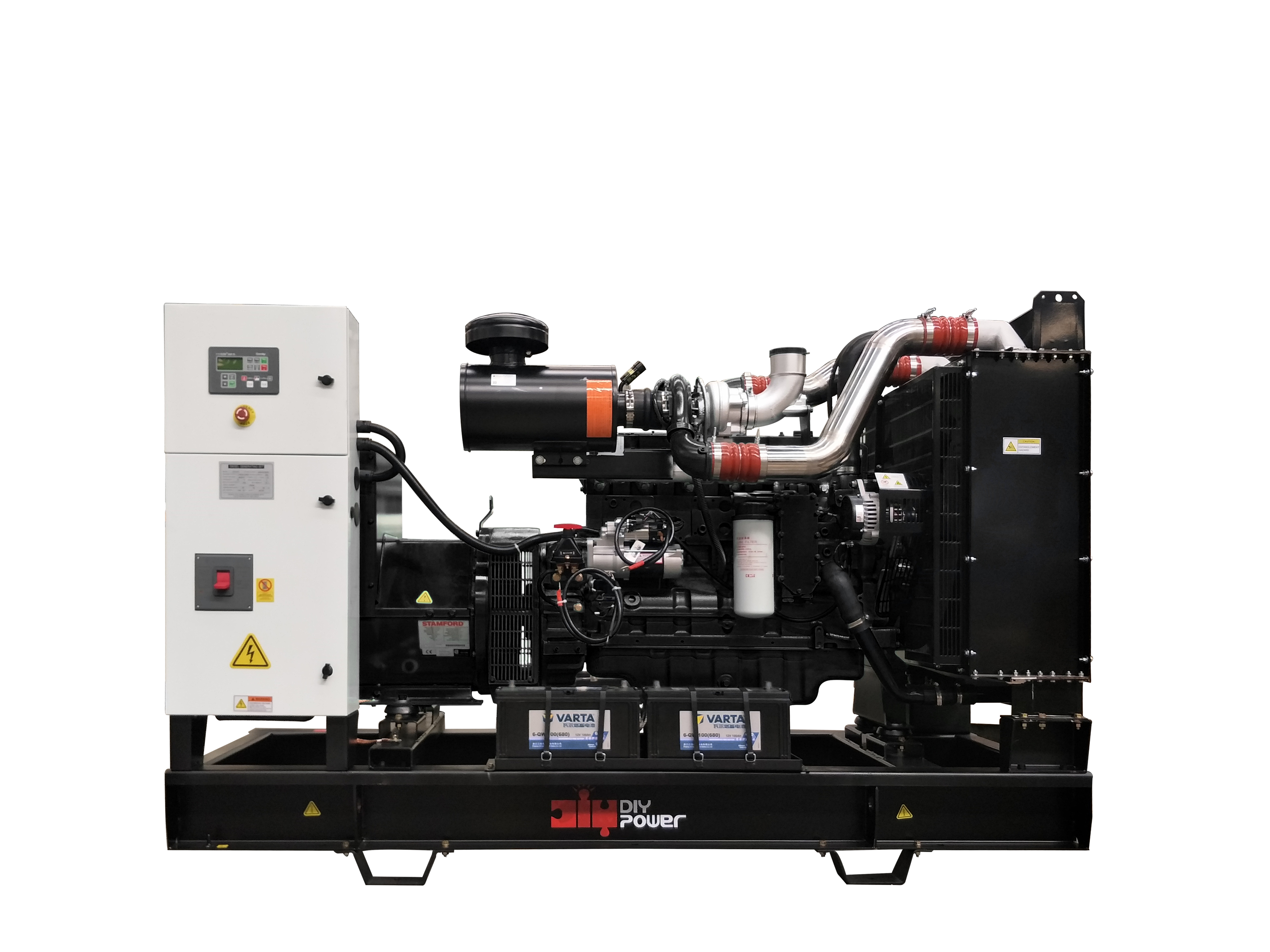

يهدد إنتاج المولدات غير المستقر الأجهزة الإلكترونية الحساسة والآلات الصناعية والبنية التحتية الحيوية. تتسبب تقلبات الطاقة في حدوث عطل فوري في المعدات وإطالة فترة التوقف عن العمل. عندما يتقلب المولد تحت الحمل أو يخرج جهدًا خارج نطاق التفاوت المقبول، يواجه المشغلون تحديًا تشخيصيًا مباشرًا. يجب عليك تحديد ما إذا كانت المشكلة ترجع إلى سرعة المحرك أو التحكم في الإثارة. يؤدي الفشل في عزل وتصحيح مشكلات الإثارة إلى تدهور جودة الطاقة بشكل مستمر، مما يؤدي إلى حرق المحركات والقلي في اللوحات المنطقية.
تتطلب استعادة الطاقة الموثوقة معايرة دقيقة أو استبدالًا استراتيجيًا لمنظم جهد المولد . يعرض هذا الدليل تفاصيل البروتوكولات الفنية لضبط هذه المكونات واختبارها وتقييمها بأمان. نحن نغطي اختبار خط الأساس، وتعديلات مقياس الجهد، وإجراءات الوميض الميدانية. يضمن اتباع هذه الخطوات توصيل الطاقة بشكل مستقر عبر بيئات التشغيل المختلفة.
جدول المحتويات
الدقة غير قابلة للتفاوض: يتطلب ضبط منظم جهد المولد عزل الوحدة عن الحمل واستخدام أجهزة قياس متعددة تمت معايرتها للوصول إلى أهداف أساسية محددة (على سبيل المثال، 120 فولت/240 فولت للوحدات القياسية، أو الفولتية المحددة من طور إلى طور للأنظمة الصناعية).
ما وراء الجهد الأساسي: تتضمن المعايرة المناسبة ضبط المعلمات الثانوية، بما في ذلك إعدادات نقطة الركبة والثبات (STAB) للانخفاض الترددي المنخفض، لمنع انهيار الجهد والتذبذب أثناء تغييرات الحمل.
عتبة الإصلاح مقابل الاستبدال: إذا فشل AVR في الحفاظ على جهد ثابت بعد تعديلات مقياس الجهد، أو إذا أظهر مركب التأصيص تدهورًا حراريًا، يلزم الاستبدال الفوري للتخفيف من مخاطر المعدات النهائية.
توافق النظام: يتطلب اختيار منظم بديل مطابقة طريقة إثارة المولد (Shunt، أو PMG، أو AREP) لضمان تلبية قدرات الاستجابة العابرة للمتطلبات التشغيلية.
تحدد الطاقة النظيفة خط الأساس للعمليات الكهربائية الحديثة. يتطلب جهدًا وترددًا ثابتًا تحت أحمال مختلفة. إن مقياس النجاح الأساسي لنظام الإثارة الوظيفي هو الحفاظ على جهد الخرج ضمن تسامح محكم. تتطلب معايير الصناعة انحرافًا بنسبة ±1% إلى ±2%. يجب أن يستمر هذا التسامح بغض النظر عن تغييرات المدخلات أو تقلبات التحميل المفاجئة. تعتمد المعدات النهائية بشكل كامل على هذا الاستقرار. عندما ينخفض الجهد، يرتفع التيار. تؤدي هذه العلاقة العكسية إلى ارتفاع درجة حرارة ملفات المحرك واهتزاز الموصلات المغناطيسية، مما يؤدي في النهاية إلى إغلاق نفسها.
يعمل المنظم بمثابة دماغ المولد. إنه يراقب بشكل مستمر جهد الخرج مباشرة من اللفات الثابتة. إنه يقارن هذا الجهد الفعلي بنقطة محددة مسبقًا. عندما يتصل الحمل بالمولد، ينخفض جهد الخرج بشكل طبيعي. يكتشف المنظم هذا الانخفاض على الفور. يستجيب عن طريق زيادة تيار التيار المستمر المرسل إلى الجزء الثابت المثير. يؤدي هذا المجال المغناطيسي المتزايد إلى توليد جهد متناوب أعلى في الجزء المتحرك المثير، والذي يتم تصحيحه إلى التيار المستمر ويتم تغذيته إلى الجزء الدوار الرئيسي. يعمل المجال المغناطيسي الرئيسي المعزز على تعزيز خرج الجزء الثابت، واستعادة التوازن. تتم العملية برمتها بالمللي ثانية.
يجب على الفنيين الميدانيين عزل أخطاء الإثارة عن أخطاء الحاكم قبل محاولة المعايرة. يمكنك تحديد السبب الجذري من خلال ملاحظة العلاقة بين الجهد والتردد. قم بإنشاء خط الأساس هذا لتجنب تعديلات المكونات غير الضرورية.
أعراض لوحظت تحت الحمل | حالة التردد (هرتز). | المشتبه به الرئيسي | الإجراء الموصى به |
|---|---|---|---|
ينخفض الجهد بشكل ملحوظ (> 10٪) | مستقر (على سبيل المثال، يثبت عند 60 هرتز) | نظام الإثارة / المنظم | ضبط وعاء فولت. اختبار مقاومة الجزء الثابت المثير. |
انخفاض الجهد والتردد معا | قطرات متناسبة (على سبيل المثال، تنخفض إلى 55 هرتز) | محافظ المحرك / توصيل الوقود | افحص مرشحات الوقود، واضبط وصلة الحاكم. |
يطارد الجهد (يتأرجح لأعلى ولأسفل) | مستقر | دائرة استقرار المنظم | ضبط مقياس الجهد STAB. |
خرج الجهد صفر عند بدء التشغيل | مستقر | فقدان المغناطيسية المتبقية / AVR في مهب | فلاش الميدان؛ فحص المنظم عن الضرر. |
ينطوي ضبط المعدات الكهربائية الحية على مخاطر شديدة. تظل حوادث وميض القوس الكهربائي والصعق الكهربائي بمثابة تهديدات مستمرة أثناء إجراءات التشخيص. يحدث تلف كارثي للمولد إذا تم إجراء التعديلات بشكل غير صحيح. لا تحاول أبدًا معايرة الوحدة أثناء توصيلها بحمل المنشأة. سيؤدي الارتفاع المفاجئ في الجهد أثناء الضبط إلى تدمير الأجهزة الإلكترونية المتصلة. قم دائمًا بعزل المولد باستخدام قاطع الإخراج الرئيسي قبل البدء في أي تسلسل معايرة.
تتطلب المعايرة الصحيحة أدوات محددة ومعايرة. لا تعتمد على المقاييس التناظرية المدمجة في لوحة المولد. فهي تفتقر إلى الدقة، وغالبًا ما تلتصق أو تنجرف مع مرور الوقت.
أجهزة قياس متعددة True-RMS. تقوم أجهزة القياس المتعددة القياسية بحساب RMS بناءً على موجة جيبية مثالية. غالبًا ما تنتج المولدات تحت الحمل أشكالًا موجية مشوهة. يوفر مقياس True-RMS فقط قراءات دقيقة للجهد في هذه الظروف.
عدادات التردد الرقمية أو أجهزة قياس سرعة الدوران الضوئية للتحقق من عدد دورات المحرك في الدقيقة.
مفكات دقيقة معزولة (غالبًا ما تكون ذات رأس مسطح) لضبط مقياس الجهد.
قفازات عازلة مُصنفة لأقصى جهد خرج للمولد.
درع وجه فلاش قوسي وملابس مقاومة للحريق.
المولدات تعاني من التمدد الحراري. تغير اللفات النحاسية المقاومة عند تسخينها. يجب عليك إحضار المولد إلى درجة حرارة التشغيل العادية قبل أخذ القراءات الأساسية. اتبع هذا التسلسل الدقيق لإعداد الجهاز للمعايرة.
افصل جميع أحمال المنشأة عن طريق فتح قاطع دائرة المولد الرئيسي.
قم بتشغيل المحرك واتركه في وضع الخمول لمدة دقيقتين لتدوير الزيت.
رفع المحرك إلى السرعة المقدرة.
قم بتشغيل الوحدة وهي مفرغة لمدة لا تقل عن خمسة عشر دقيقة للوصول إلى التوازن الحراري.
تأكد من أن المحرك يعمل بسرعة التشغيل القياسية. بالنسبة لأنظمة 60 هرتز، يتطلب ذلك 3600 دورة في الدقيقة بالضبط (أو 1800 دورة في الدقيقة للوحدات ذات 4 أقطاب). بالنسبة لأنظمة 50 هرتز، استهدف 3000 دورة في الدقيقة (أو 1500 دورة في الدقيقة).
تأكد من أن خرج التردد ميت. التردد يملي الجهد المحتمل. إذا كان التردد متوقفًا، فستفشل معايرة الجهد.
يجب عليك أولاً تحديد موقع كتلة المنظم. في معظم الوحدات الصناعية والتجارية، يوجد داخل الجرس النهائي للمولد. قم بإزالة لوحات الوصول ذات الفتحات الموجودة في الجزء الخلفي من المولد. بالنسبة للمولدات المنزلية والمحمولة، عادة ما يوجد المكون مباشرة خلف مبيت لوحة التحكم أو تحت الغطاء النهائي. قم بإزالة مسامير التثبيت بعناية. تعامل مع أحزمة التوصيل السريع بحذر. الأسلاك القديمة تصبح هشة بسبب التعرض للحرارة. لا تسحب الأسلاك نفسها؛ أمسك الموصلات البلاستيكية بقوة وحركها بحرية.
حدد نقطة البداية الخاصة بك. مع استقرار المحرك وفتح القاطع الرئيسي، قم بقياس جهد عدم التحميل مباشرة عند أطراف القاطع الرئيسي باستخدام مقياس True-RMS المتعدد. سجل هذه القراءة الأولية. قارنه بالجهد المستهدف لتحديد الانحراف الحالي. يخبرك خط الأساس هذا بمدى القوة التي يجب أن تكون عليها تعديلاتك.
عادةً ما يتم وضع علامة "VOLT" أو "V" على مقياس جهد الجهد على كتلة المكونات. يتميز بمسمار تعديل صغير من النحاس أو البلاستيك. أدخل مفك البراغي المعزول في مقياس الجهد VOLT. أدر المسمار ببطء شديد. يؤدي الدوران في اتجاه عقارب الساعة إلى زيادة الجهد بشكل عام. يتحول عكس اتجاه عقارب الساعة إلى تقليله. مشاهدة المتر المتعدد عن كثب. اضبطه بزيادات صغيرة وانتظر ثانيتين حتى يستقر المجال المغناطيسي.
نوع النظام | هدف الجهد الاسمي | يوصى بإعداد عدم التحميل | المنطق |
|---|---|---|---|
محمول على مرحلة واحدة (120 فولت) | 120 فولت | 122 فولت - 124 فولت | يمثل انخفاضًا بمقدار 2-4 فولت عند بدء تشغيل أداة أو جهاز ثقيل. |
تقسيم المرحلة السكنية (120/240 فولت) | 240 فولت | 244 فولت - 248 فولت | يضمن عدم انخفاض الجهد الكهربي عن 230 فولت تحت الحمل الكامل للمنزل. |
صناعية ثلاثية الطور (277/480 فولت) | 480 فولت | 480 فولت - 482 فولت | تتمتع الهيئات التنظيمية الصناعية بتفاوتات أكثر صرامة وتدلى أقل. |
يعمل إعداد UFRO على حماية المُثير من ارتفاع درجة الحرارة أثناء التشغيل بسرعة منخفضة. إنه ينشئ "نقطة الركبة" حيث يبدأ المنظم في انخفاض الجهد بشكل متناسب مع سرعة المحرك. بالنسبة لنظام 60 هرتز، عادة ما يتم ضبط نقطة الركبة هذه على 58 هرتز أو 59 هرتز. إذا انخفضت سرعة المحرك أقل من هذه النقطة، ينخفض الجهد لمنع التيار الزائد في مجال المثير.
إذا قمت بضبط نقطة الركبة UFRO على مستوى عالٍ جدًا، فسيقوم المولد بقطع الجهد قبل الأوان أثناء تقلبات السرعة الطفيفة العادية. وهذا يحاكي انقطاع التيار الكهربائي ويسبب رفض التحميل. اضبط مقياس جهد UFRO فقط إذا تأكدت من أن تردد المحرك مستقر تمامًا عند 60 هرتز (أو 50 هرتز) وأن الجهد لا يزال ينخفض بشكل متقطع. لضبطه، قم بخفض سرعة المحرك يدويًا إلى 58 هرتز، ثم أدر وعاء UFRO حتى يبدأ الجهد في الانخفاض، ثم أعد المحرك إلى 60 هرتز.
يتحكم مقياس جهد الاستقرار في وقت رد الفعل لنظام الإثارة. يمنع صيد الجهد، وهو التذبذب المستمر للجهد لأعلى ولأسفل. إذا ارتدت إبرة مقياس الجهد بشكل إيقاعي، فسيتم إيقاف إعداد الاستقرار. أدر المسمار STAB ببطء حتى تثبت قراءة الجهد بشكل ثابت. لا تحوله بعيدا جدا. الإفراط في ضبط الاستقرار يجعل الاستجابة العابرة بطيئة للغاية. تعني الاستجابة البطيئة أن المولد سيستغرق وقتًا طويلاً لاستعادة جهده عند تشغيل حمل كبير للمحرك، مما قد يؤدي إلى توقف المحرك.
عندما تفشل المعايرة، يصبح الاستبدال إلزاميًا. يقدم السوق ثلاث فئات أساسية للمكونات البديلة. توفر قطع غيار الشركة المصنعة للمعدات الأصلية (OEM) بدائل مباشرة ومطابقة تمامًا. توفر وحدات ما بعد البيع العالمية توافقًا واسعًا عبر مختلف العلامات التجارية. توفر الهيئات التنظيمية الرقمية التي تمت ترقيتها تحكمًا متقدمًا لأنظمة الطاقة المعقدة.
يجب عليك تقييم البدائل بناءً على أبعاد فنية صارمة. التوافق هو الاهتمام الأول. يجب عليك مطابقة المكون الجديد مع نوع الإثارة الخاص بالمولد. يعتمد نظام الإثارة الذاتية (Shunt) على المغناطيسية المتبقية وإخراج الجزء الثابت. يستخدم نظام مولد المغناطيس الدائم (PMG) دوارًا منفصلاً لتوفير طاقة نظيفة ومعزولة للمنظم. لا يمكنك تبديل هذه الأنواع بالتبادل.
تعد قابلية التوسع والميزات المتقدمة أمرًا مهمًا لعمليات التثبيت الأكبر حجمًا. توفر الوحدات الرقمية التحكم PID القابل للبرمجة. إنها تسمح للفنيين بضبط منحنى الاستجابة الدقيق للمولد. تتضمن العديد من الوحدات الرقمية أيضًا إمكانات المراقبة عن بعد وتسجيل البيانات. يتيح ذلك لمديري المنشأة تتبع الأحداث العابرة والتنبؤ بحالات الفشل قبل أن تتسبب في التوقف عن العمل.
يتضمن كل خيار بديل مقايضات. يجب عليك الموازنة بين التكاليف الأولية والموثوقية على المدى الطويل.
نوع المنظم | الميزة الأساسية | العيب الأساسي | أفضل حالة استخدام |
|---|---|---|---|
استبدال OEM المباشر | عامل الشكل الدقيق، التوافق المضمون، MTBF المثبت. | ارتفاع سعر الشراء الأولي، والذي يخضع أحيانًا للتأخير في سلسلة التوريد. | البنية التحتية الحيوية للمهام، والنسخ الاحتياطي للمستشفيات، ومراكز البيانات. |
ما بعد البيع العالمي | متاحة بسهولة، وتكلفة أولية أقل. | يتطلب تركيبًا مخصصًا، وتعديلات الأسلاك، وتحملًا حراريًا أقل. | المعدات القديمة، ومولدات البناء المحمولة، والمضخات الزراعية. |
الترقيات الرقمية | حلقات PID قابلة للبرمجة، مراقبة عن بعد، تحكم عابر دقيق. | يتطلب برنامجًا متخصصًا للبرمجة، وتركيبًا معقدًا. | إعدادات متزامنة متعددة المولدات، والمنشآت الصناعية الثقيلة. |
يتطلب التثبيت المادي تنفيذًا منهجيًا لمنع أخطاء الأسلاك. سيؤدي الاتصال غير المحكم هنا إلى تدمير المكون الجديد على الفور.
قم بتوثيق مجموعة الأسلاك الموجودة قبل إزالة الوحدة القديمة. التقاط صور واضحة. لاحظ المواقع المحددة لـ F+ (المجال الإيجابي)، وF- (المجال السلبي)، وأسلاك الاستشعار، ومدخلات الطاقة.
افصل البطارية لمنع تشغيل المحرك عن طريق الخطأ.
قم بإزالة الوحدة المعيبة وتنظيف سطح التثبيت. قم بإزالة أي معجون حراري قديم أو حطام.
قم بتركيب الوحدة الجديدة بشكل آمن. ضمان تبديد الحرارة الكافي. المولدات تهتز بشدة. يؤدي التركيب السائب إلى كسر المكونات. استخدم سائل قفل الخيط على مسامير التثبيت.
قم بإنهاء جميع التوصيلات بعزم الدوران المناسب. تحدث أخطاء عالية المقاومة عند ترك الموصلات بأسمائها الحقيقية أو البراغي الطرفية مفكوكة. قم بتجعيد أطراف الأشياء بأسمائها الحقيقية الجديدة إذا ظهرت على القديمة علامات الأكسدة.
تحقق من أن كل اتصال يطابق وثائقك الأولية قبل استعادة طاقة البطارية.
تفقد المولدات في بعض الأحيان مغناطيسيتها المتبقية. ويحدث هذا بعد فترات تخزين طويلة، أو عطل كهربائي كارثي، أو عند استبدال مكونات الإثارة الرئيسية. بدون المغناطيسية المتبقية، لا يوجد لدى المنظم الجديد جهد أساسي لقراءته عند بدء التشغيل. لن يثير الميدان. سوف تقوم بتشغيل المحرك، وسيقرأ المقياس المتعدد صفر فولت.
يجب عليك تنفيذ إجراء وميض المجال (الاستقطاب). افصل أسلاك F+ وF- عن المنظم تمامًا. إذا تركتهما متصلين، فسوف يرتد جهد البطارية وينفخ الثنائيات في المنظم الجديد. قم بتوصيل الطرف السالب لبطارية 12 فولت القياسية بالسلك F. قم بتوصيل سلك توصيل بالطرف الموجب لبطارية 12 فولت. المس لفترة وجيزة الطرف الآخر من سلك التوصيل بالسلك F+. احتفظ بها لمدة لا تزيد عن ثلاث إلى خمس ثوانٍ. سترى شرارة صغيرة. هذا يكمل الدائرة ويستعيد المجال المغناطيسي في الدوار. أعد توصيل الأسلاك بالمنظم وابدأ تشغيل المولد.
يثبت اختبار عدم التحميل الثابت أن الوحدة تعمل في حالة الراحة فقط. يجب عليك إجراء اختبار التحميل المرحلي لتقييم الاستجابة العابرة. قم بتوصيل المولد ببنك حمل مقاوم/تفاعلي أو بحمل منشأة متحكم فيه. تطبيق تسلسل التحميل المتدرج. مراقبة وقت استعادة الجهد في كل خطوة.
خطوة التحميل | انخفاض الجهد المتوقع | وقت الاسترداد المتوقع | الإجراء إذا فشل الاختبار |
|---|---|---|---|
تحميل من 0% إلى 25% | < 5% | < 1 ثانية | تأكد من ثبات توصيل وقود المحرك. |
تحميل من 25% إلى 50% | < 10% | 1 - 1.5 ثانية | اضبط وعاء STAB قليلاً في اتجاه عقارب الساعة. |
تحميل من 50% إلى 100% | < 15% | 1.5 - 2 ثانية | التحقق من الثنائيات الدوار المثير للفشل. |
إذا انهار الجهد أو تذبذب بعنف أثناء اختبار التحميل المتدرج، فإن إعدادات STAB تتطلب المزيد من الضبط. إذا فشل الضبط، فقد يكون للجزء الثابت أو الجزء الدوار الرئيسي المثير قصر في اللفات.
تتطلب الصيانة الاحترافية وثائق صارمة. قم بتسجيل مقاييس الجهد النهائية لعدم التحميل والتحميل الكامل. سجل قراءات التردد في كل خطوة تحميل. تتوافق هذه الوثائق مع عمليات تدقيق صيانة المنشأة. إنها تحافظ على متطلبات الضمان سليمة. تتطلب معايير الامتثال للسلامة دليلاً على أن المولد يعمل ضمن حدود التفاوت المسموح بها. احتفظ بهذا السجل في حاوية المولد للرجوع إليه في المستقبل. اكتب التاريخ وإعدادات الجهد النهائية مباشرةً على مبيت المنظم باستخدام قلم طلاء.
قم بإجراء اختبار أساسي لجهد عدم التحميل اليوم باستخدام مقياس True-RMS المتعدد لتحديد أي انجراف موجود.
تأكد من ثبات خرج تردد المحرك عند 60 هرتز أو 50 هرتز قبل إجراء أي تعديلات على الجهد.
افحص الحالة المادية لكتلة المنظم بحثًا عن مركب التأصيص المنصهر أو الأطراف المحترقة أو العلب المتشققة.
قم بإجراء اختبار تحميل متدرج سنويًا للتحقق من قدرات الاستجابة العابرة وتسجيل أوقات الاسترداد.
استبدل الوحدة بما يعادلها من OEM على الفور إذا فشلت تعديلات مقياس الجهد في تثبيت مصدر الطاقة.
ج: بالنسبة للوحدات المحمولة القياسية، اضبط جهد عدم التحميل بين 122 فولت و124 فولت. بالنسبة للأنظمة ذات الطور المنفصل بقدرة 5000 وات +، استهدف 244 فولت إلى 248 فولت عند عدم التحميل. يعوض هذا الإعداد المرتفع قليلاً انخفاض الجهد الطبيعي عند توصيل الأحمال الثقيلة، مما يحافظ على الجهد المحمل بالقرب من الهدف الاسمي.
ج: تشمل الأعراض عدم انتظام البحث عن الجهد الكهربي، وانخفاض جهد الخرج بشكل ملحوظ تحت الحمل بينما يظل عدد دورات المحرك في الدقيقة ثابتًا، أو أن المولد ينتج جهدًا صفريًا. تشمل العلامات الجسدية الروائح المحروقة، أو المساكن المتشققة، أو مركب الأصيص المنصهر الموجود على الكتلة المكونة.
ج: إذا تم ضبط نقطة ركبة انخفاض التردد على مستوى مرتفع جدًا، فسيقوم المولد بقطع جهد الخرج قبل الأوان أثناء الانخفاض العادي البسيط في سرعة المحرك. وهذا يحاكي انقطاع التيار الكهربائي ويتسبب في إيقاف تشغيل الأجهزة المتصلة دون داع.
ج: لا. يؤدي تجاوز هذا المكون إلى إرسال تيار غير منظم إلى مجال المثير. يؤدي هذا إلى جهد كهربي هارب، مما يؤدي إلى تدمير الإلكترونيات المتصلة على الفور والتسبب في أضرار حرارية كارثية للملفات الثابتة للمولد.
ج: افصل أسلاك المجال عن المنظم. قم بتوصيل الطرف السالب لبطارية 12 فولت بسلك المجال السالب. المس لفترة وجيزة وصلة عبور من الطرف الموجب للبطارية إلى سلك المجال الموجب لمدة ثلاث ثوانٍ لاستعادة المغناطيسية المتبقية.
ج: يشير التقلب تحت الحمل عادةً إلى مقياس جهد الاستقرار (STAB) الذي تم ضبطه بشكل غير صحيح، أو فشل مكون الإثارة، أو حاكم المحرك الذي يكافح للحفاظ على عدد دورات ثابت في الدقيقة. يجب عليك عزل استقرار التردد عن استقرار الجهد أولا.
ج: يستمد نظام التحويل الطاقة مباشرة من الجزء الثابت الرئيسي، مما يعني أن انخفاض الجهد يمكن أن يضعف الإثارة أثناء بدء تشغيل المحرك الثقيل. يستخدم مولد المغناطيس الدائم (PMG) دوارًا منفصلاً لتوفير طاقة معزولة ونظيفة، مما يوفر استجابة عابرة فائقة.
